華雄機械詳解各種升降機的工作原理與使用范圍

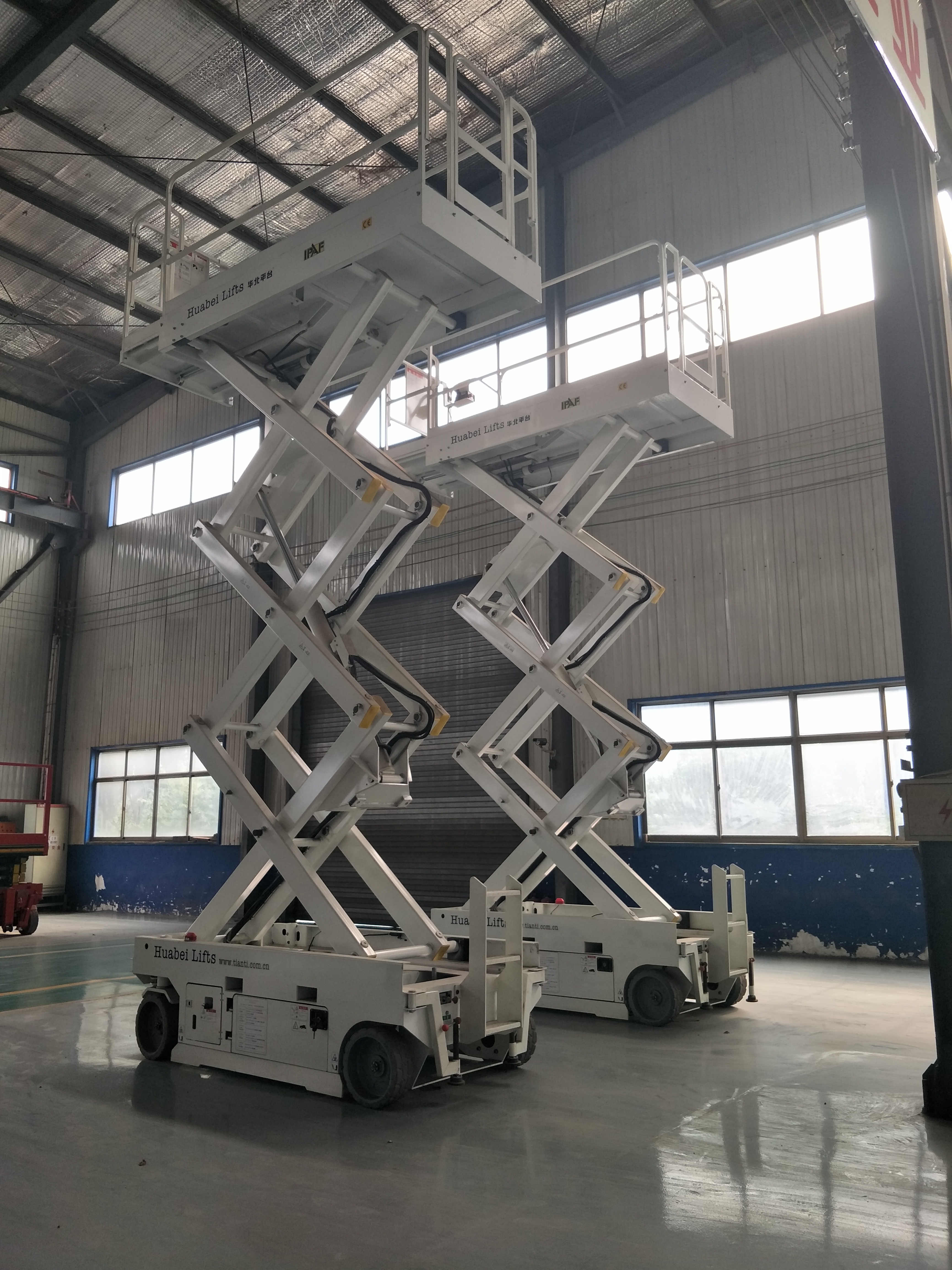

華雄機械產品按照升降機構的不同分:剪叉式
升降機(剪叉式
升降平臺)、升縮式升降機、套筒式升降機、升縮臂式升降機、折臂式升降機。
如果按移動的方法不同分:固定式升降機、拖拉式升降機、自行式升降機、車載式升降機、可駕駛式升降機。
固定剪叉式液壓裝卸平臺無需設置貨臺、鋼架等,直接從地面起升裝卸,專業設計的活動搭板能于汽車平滑搭接,叉車、手動油壓叉車都能方便、平穩地進行裝卸作業,搭板的扭簧平衡作用使操作輕松自如,平臺可放置于地坑內,作業完畢平臺與地面平整,不占據地面空間,不影響通道通行,是一種升降穩定性好,適用范圍廣的貨物舉升設備主要用于生產流水線高度差之間貨物運送;物料上線、下線;工件裝配時調節工件高度;高處給料機送料;大型設備裝配時部件舉升;大型機床上料、下料;倉儲裝卸場所與叉車等搬運車輛配套進行貨物快速裝卸等。?根據使用要求,可配置附屬裝置,進行任意組合,如固定式升降機的安全防護裝置;電器控制方式;工作平臺形式;動力形式等。各種配置的正確選擇,可最大限度地發揮升降機的功能,取得最佳的使用效果。

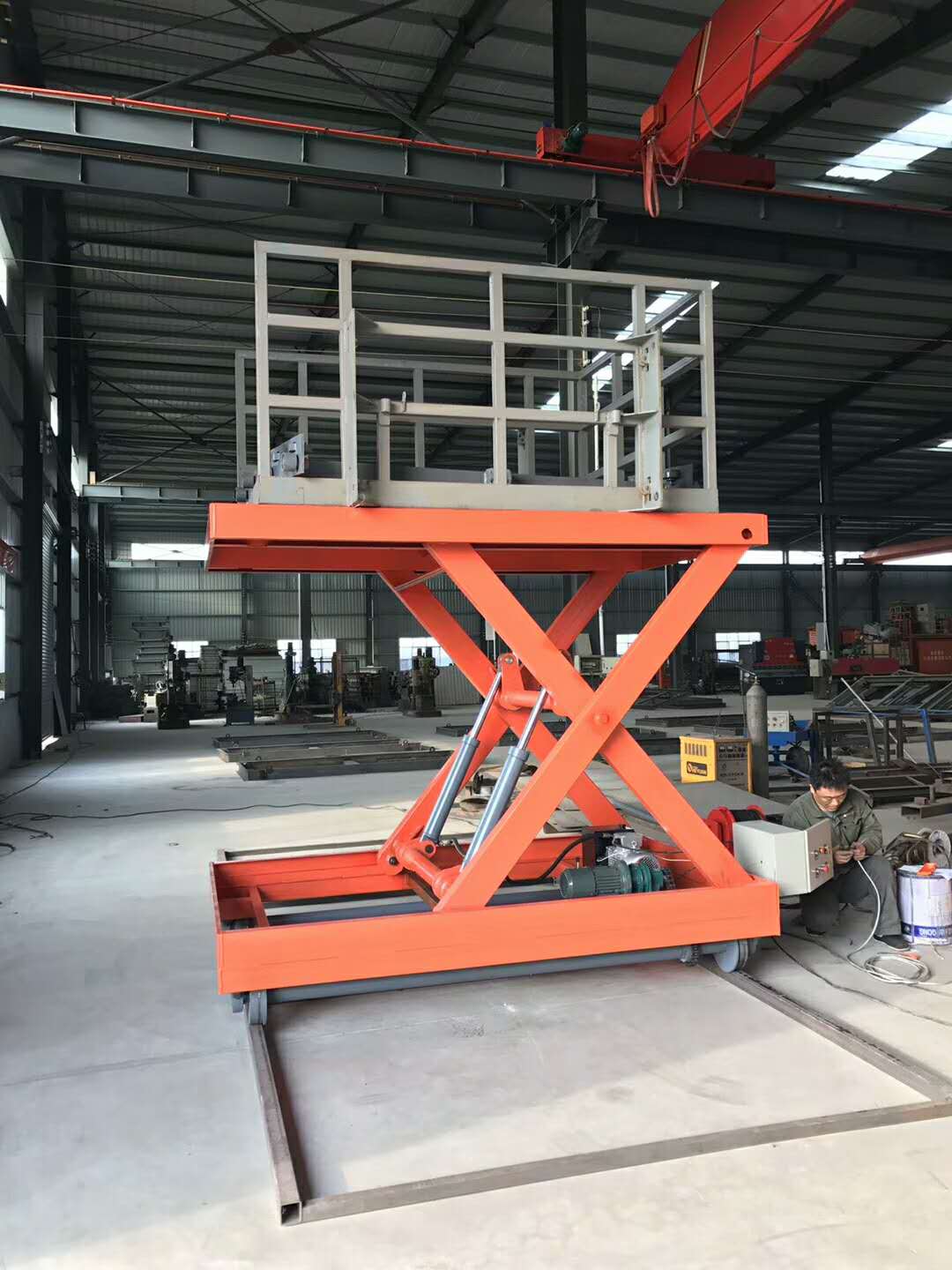

固定剪叉式液壓
升降貨梯(多叉)是用于建筑物層間運送貨物的專用液壓升降
臺。產品液壓系統設置防墜、超載安全保護裝置,各樓層和升降臺工作臺面均可設置操作按鈕實現多點控制。液壓貨梯克服了普通電梯式貨梯稱重力有限的不足,最大可稱重幾十噸到近百?lài)嵉呢浳?。維護簡單方便,安裝較普通貨梯也方便。產品結構堅固,承載量大,升降平穩,安裝維護簡單方便,是經濟實用的低樓 層間替代電梯的理想貨物輸送設備。主要用于車間、倉庫和各種工作擱層貨物上下運送:立體車庫和地下車庫 層高間汽車舉升等。
車載式升降機是把升降機安裝在汽車上的高空作業設備。由專用底盤、工作臂架、三維全旋機構、柔性?shī)A緊裝置、液壓系統、電氣系統和安全裝置等部分組成。車輛的行走功能,使作業車有更好的靈活性和機動性,高空作業效率更高,能適應區域范圍廣、流動性大的高空作業。廣泛應用于電力、市政、園林、工礦企業、通信等行業。
升降平臺工作原理
液壓油由葉片泵形成一定的壓力,經濾油器、隔爆型電磁換向閥、節流閥、液控單向閥、平衡閥進入液缸下端,使液缸的活塞向上運動,提升重物,液缸上端回油經隔爆型電磁換向閥回到油箱,其額定壓力通過溢流閥進行調整,通過壓力表觀察壓力表讀數值。 液缸的活塞向下運動(既重物下降)。液壓油經防爆型電磁換向閥進入液缸上端,液缸下端回油經平衡閥、液控單向閥、節流閥、隔爆型電磁換向閥回到油箱。為使重物下降平穩,制動安全可靠,在回油路上設置平衡閥,平衡回路、保持壓力,使下降速度不受重物而變化,由節流閥調節流量,控制升降速度。為使升降平臺制動安全可靠,防止意外,增加液控單向閥,即液壓鎖,保證在液壓管線意外爆裂時能安全自鎖。安裝了超載聲控報警器,用以區別超載或設備故障。 電器控制系統通過防爆按鈕SB1—SB6來控制電機的轉動,隔爆型電磁換向閥的換向,以保持載荷提升或下降,且通過“LOGO”程序調整時間延遲量,避免升降機頻繁起動而影響使用壽命。
